高大上的复合公差,只是给老标准的不足擦屁股而已- 冰衡咨询GD&T系列
Michael Xu 2606 阅读 0 评论 0 点赞

我们只传递有个性/有深度的观点

我这儿有本秘籍,叫”复合公差”,我看你骨骼惊奇,必是练GD&T奇才,将来维护宇宙正义与和平的重任就交给你了! 传说中的高大上的复合公差,在徐老师看来只是在给过去老标准方向公差的不足擦屁股而已!


手机到底哪家强

文章范围界定

只讨论美标和欧标复合公差的解释和应用,不讨论爱国和华为

第一部分:复合公差

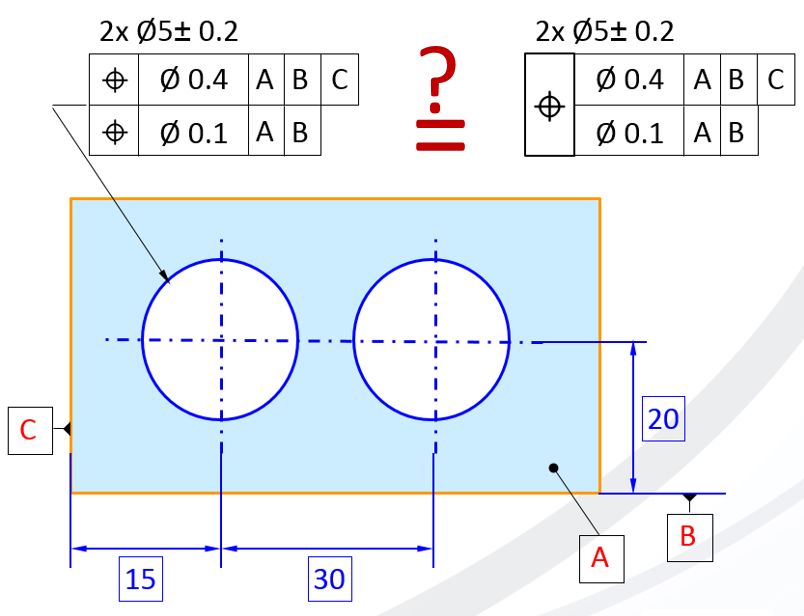

以下图纸有何区别:

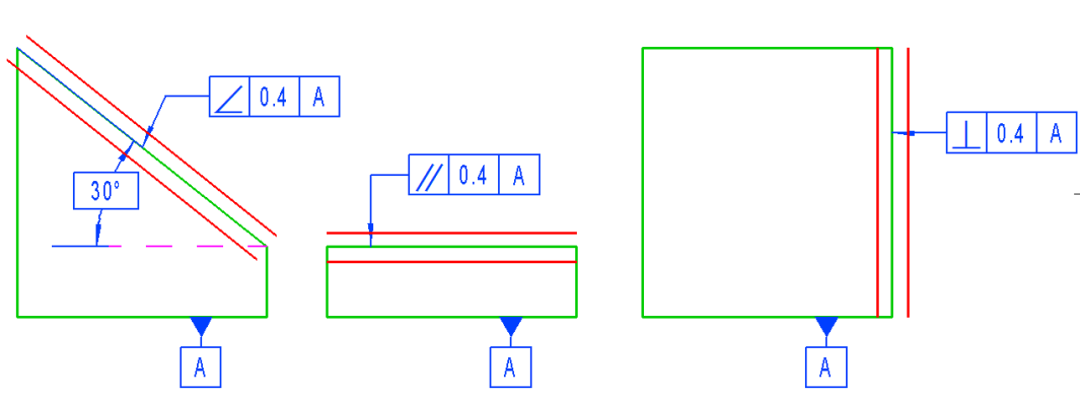

第二部分:方向公差

方向公差,不是三兄弟,是三位一体

他们是一家人



您总能从平行度和垂直度里面咀嚼出倾斜度的味道来,因为,他们本来就是倾斜度,只是理论角度一个为0度, 一个为90度.


小结:

1.     平行度、垂直度、倾斜度没有本质区别,都属于倾斜度,或者都属于方向公差

2.     平行度、垂直度、倾斜度约束的对象是平面


第三部分:形状、方向、位置

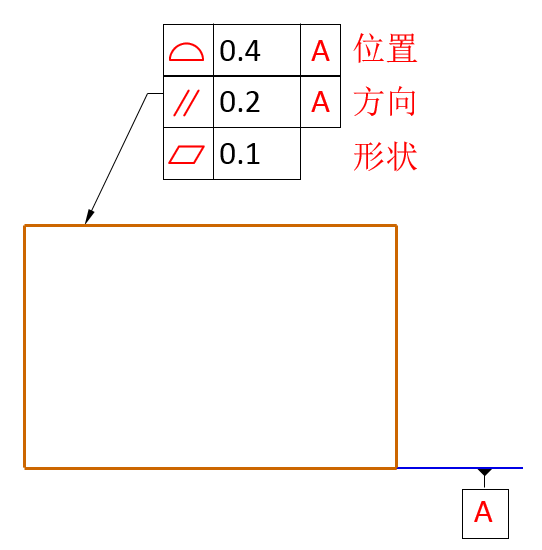

写标准的老人家,把平面要素当一胎,精心打造了三个符号(位置度、平行度和平面度)来表达一个平面形位公差



问题:如果一个平面有方向误差,那么二胎曲面有吗?

徐老师答:曲面也是人,所以也存在位置、方向和形状三种形位公差

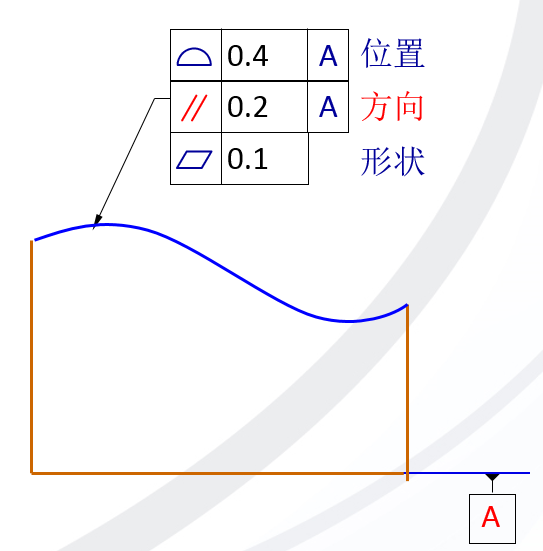

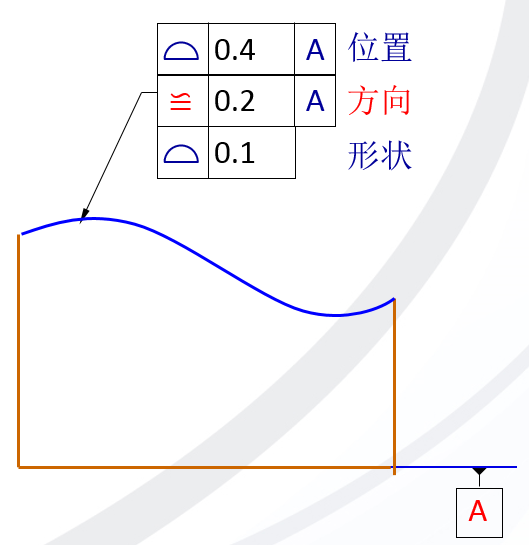

问题:如果被测要素是曲面,那么可以用以下表达吗?


生活中:你总会有些事情觉得不对劲,但有说不出哪里不对劲。


平面度显然不能用在曲面上! 那平行度呢!?


注:曲面相对基准会产生旋转,也叫方向误差,如果希望约束曲面旋转幅度不超过0.2。

自主创新


毕竟任总说过,今天的世界完全自主创新已经不可能,再说,您也不是编委啊

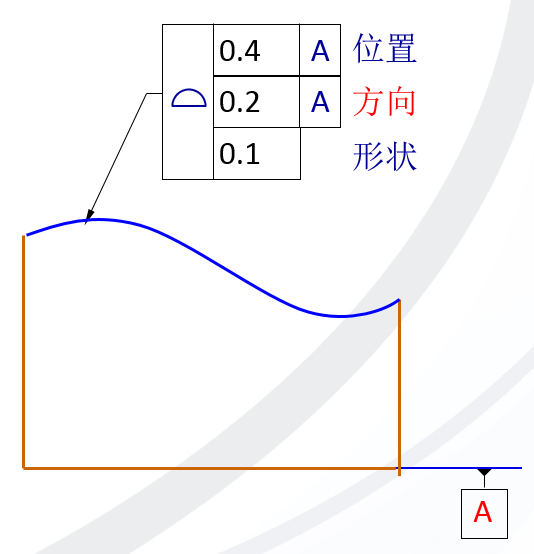

到底怎么约束曲面的方向,所以就产生了伟大的复合公差:



美标强项规定,复合公差下面一行对基准:只管方向,不管位置。拒绝提供理由!

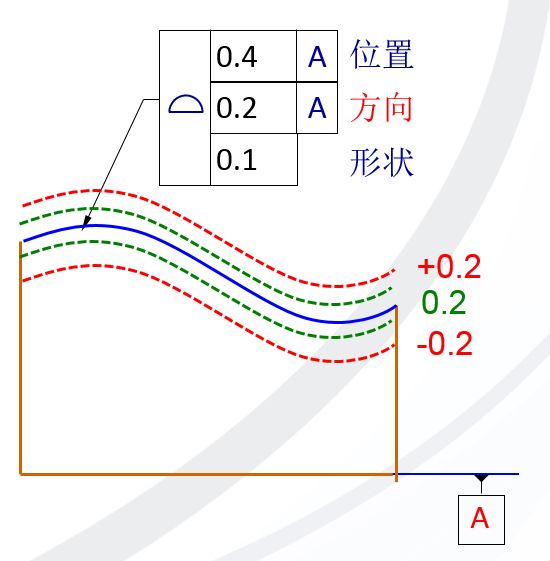

解释:


绿色公差带0.2为方向公差,相对基准A可以上下浮动,但不允许超过0.4轮廓度公差带。

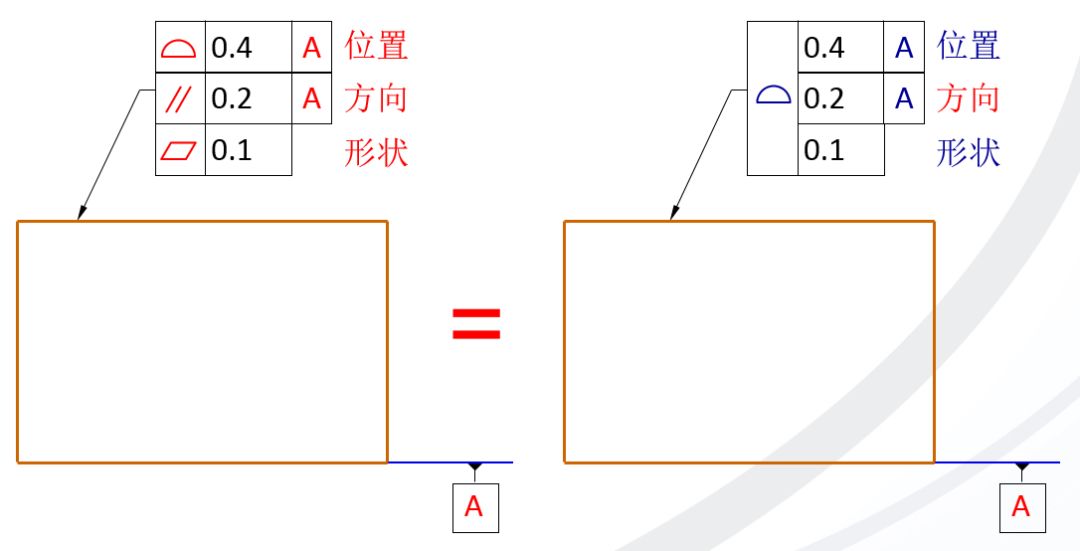

问题:以上标注可以用在平面上吗?

徐老师答:平面也是人!



小结:

  1. 美标的复合轮廓度很好的解决了曲面的方向标注问题,解决了平行度、垂直度、倾斜度格局太小的问题。

  2. 平行度、垂直度和倾斜度是可以删除的符号,只要你放得下


第四部分:复合位置度

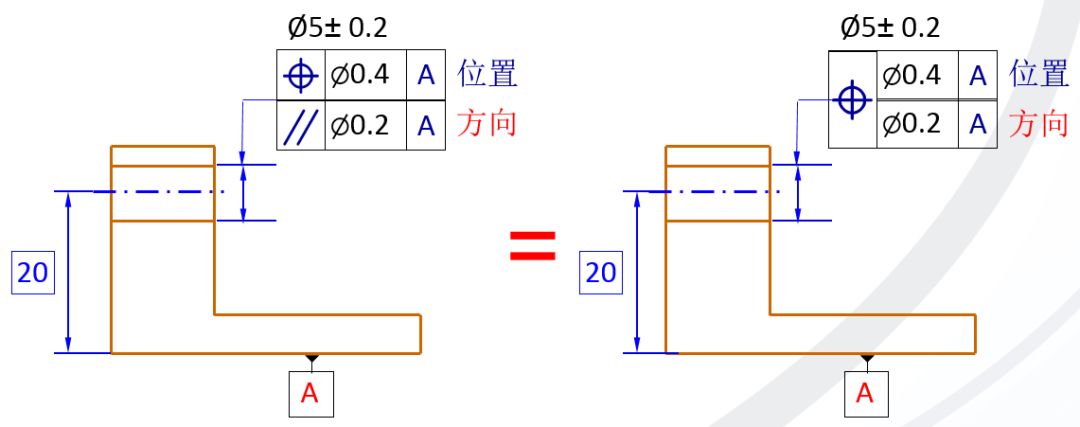

如果复合公差可以用在轮廓度上,那么就一定可以用在位置度上:


小测试:

1.     被测孔的轴线(物理长度的轴线)到底面的距离最大是多少?

2.     被测孔的轴线(物理长度的轴线)相对底面的距离高低差是多少?



答案:

1.     20.2

2.     0.2


第五部分:低调奢华有内涵

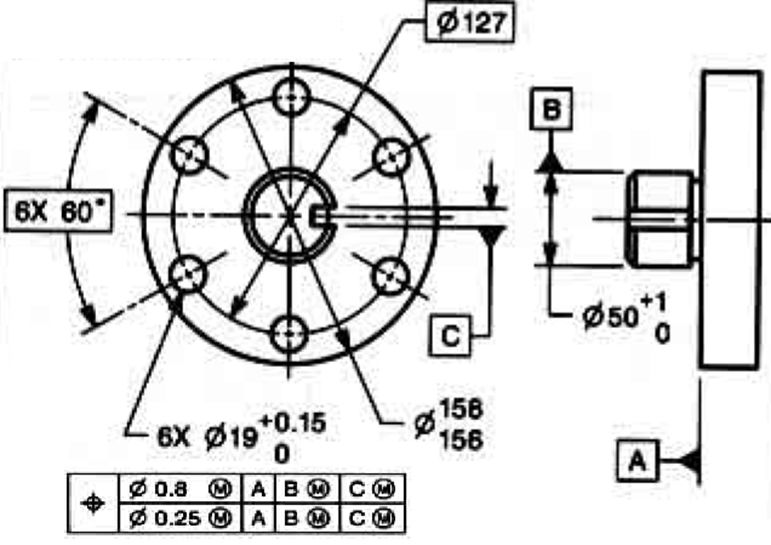

拉风有又有面子的图纸


眼花缭乱,圈又多!

解释:下次.................


第七部分:归纳

  1. 复合公差从来不属于高大上,只是为了弥补过去标准的平行度、垂直度和倾斜度的格局不大的缺陷而已。

  2. 复合轮廓度可用于控制曲面包括平面的方向。

  3. 复合位置度可用于控制当个孔(一组孔)的方向。

  4. 平行度、垂直度和倾斜度三个符号可从国际标准删除。

冰衡咨询的观点:

  1. 不了解功能就不允许画图!

  2. 不经过尺寸链计算的图纸不允许发布!

  3. 只要控制了位置度和轮廓度,你就控制了一切。

  4. 彪悍的图纸不需要解释!

  5. 任何一个零件图纸都代表是合同或法律文件,存在未来潜在的法律风险,包括索赔和召回的风险,企业管理层应充分重视图纸的重要性。
